小时候羡慕的东西\现在有机会买台拆拆
admin 2025-01-14
20
拆机芯，电路没什么看头。

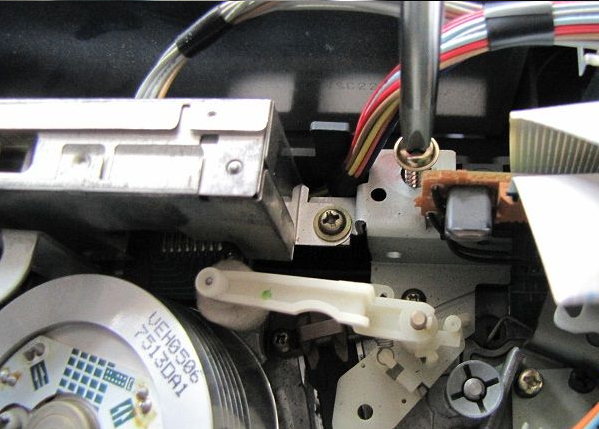

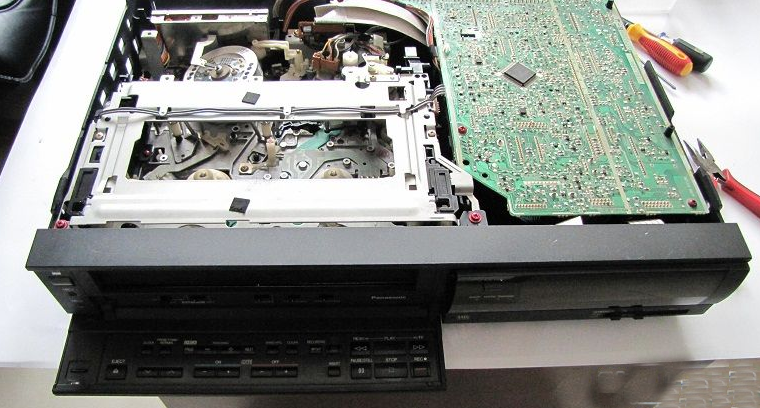

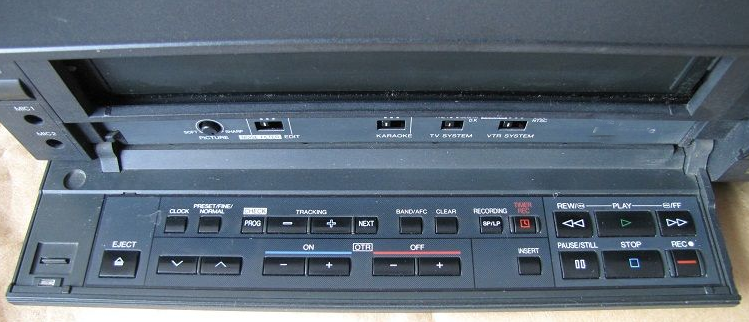

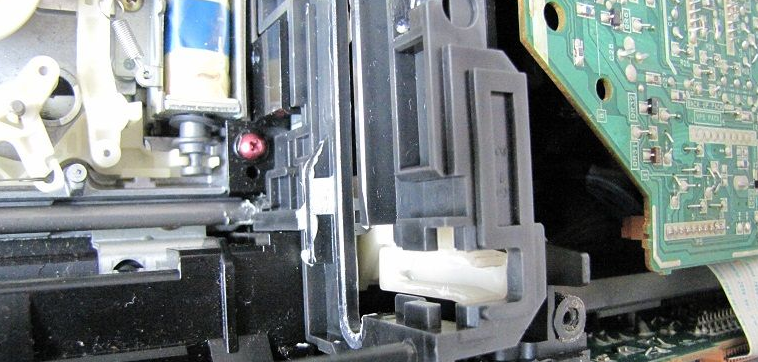

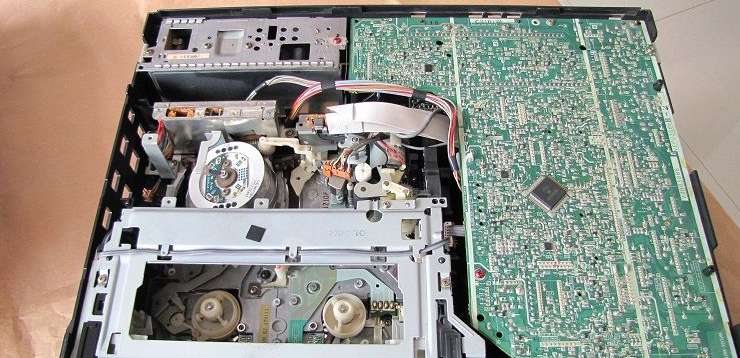

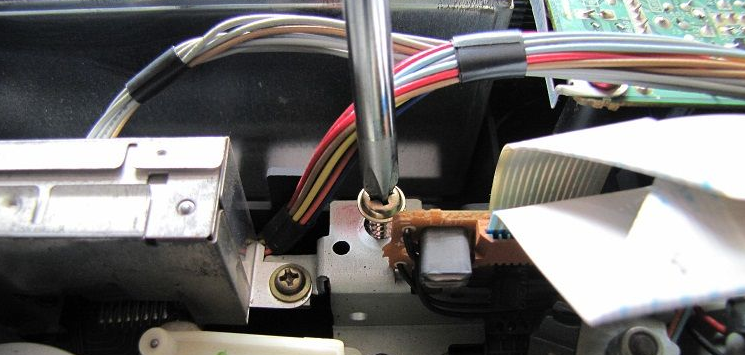

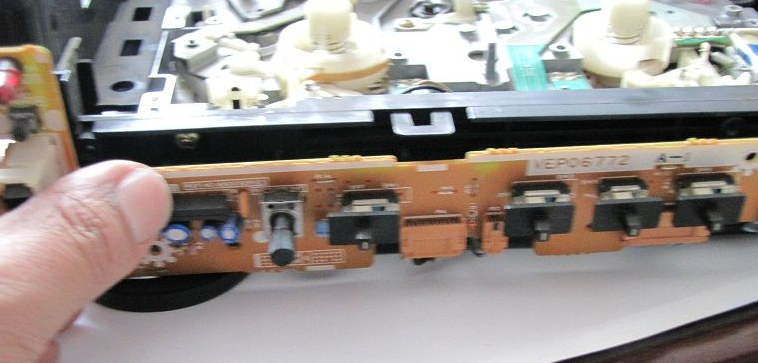

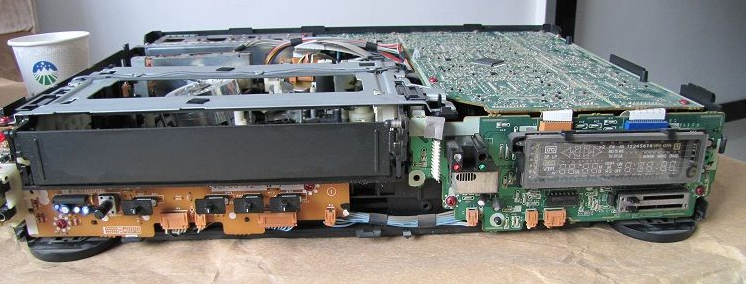

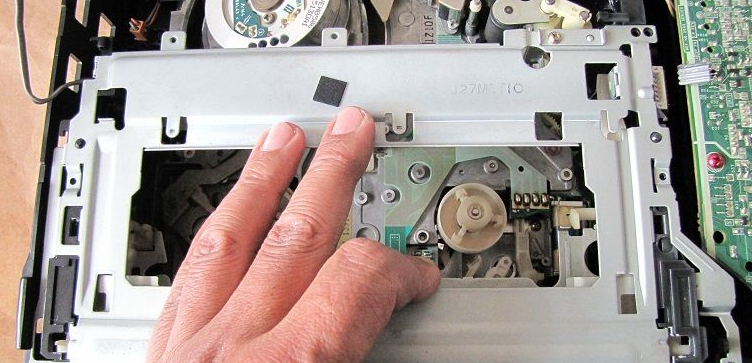

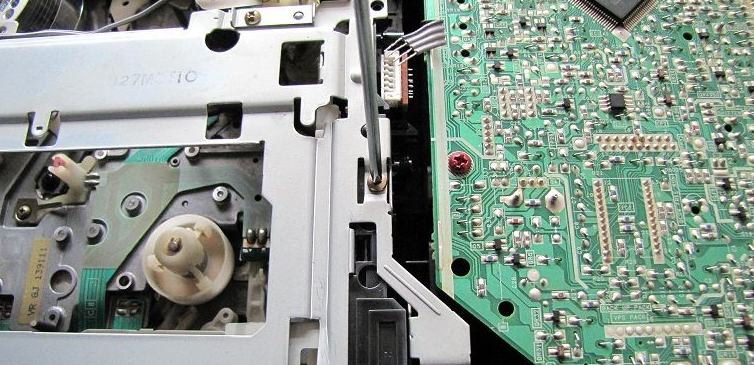

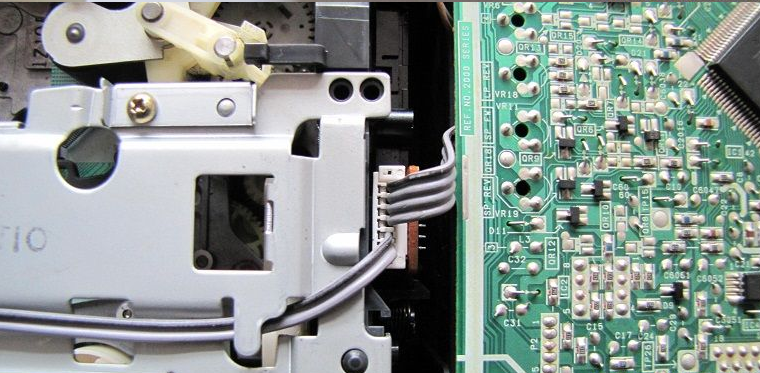

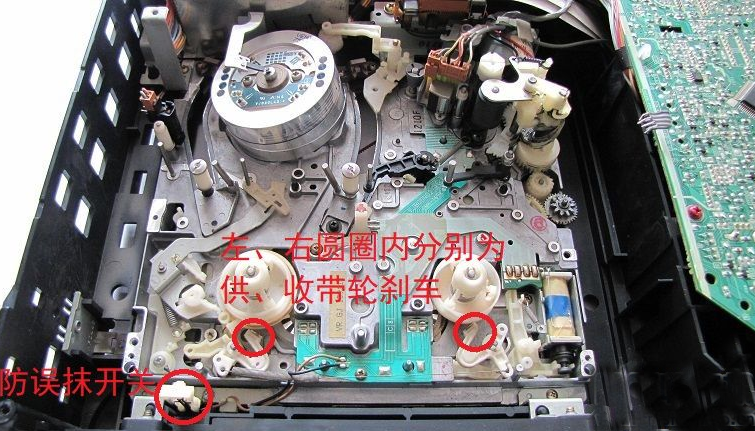

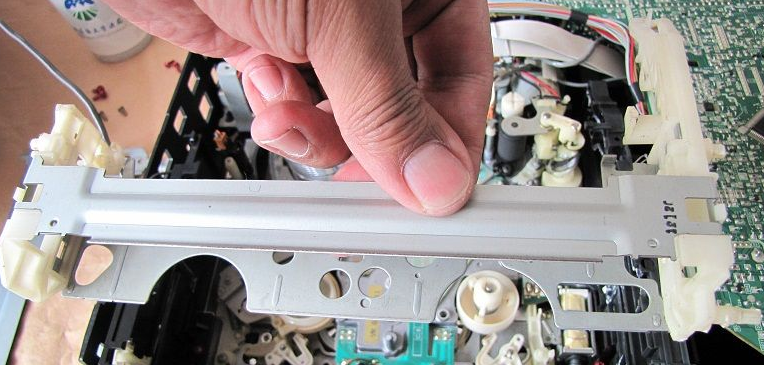

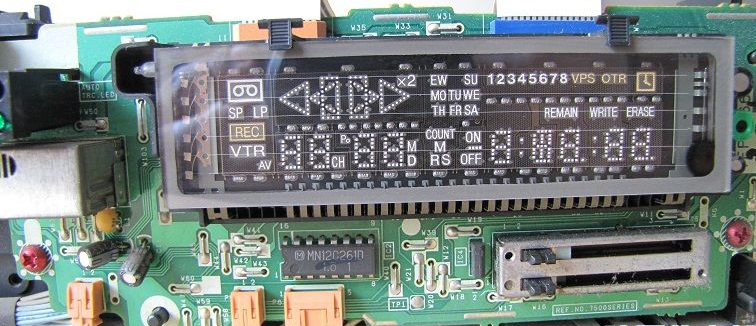

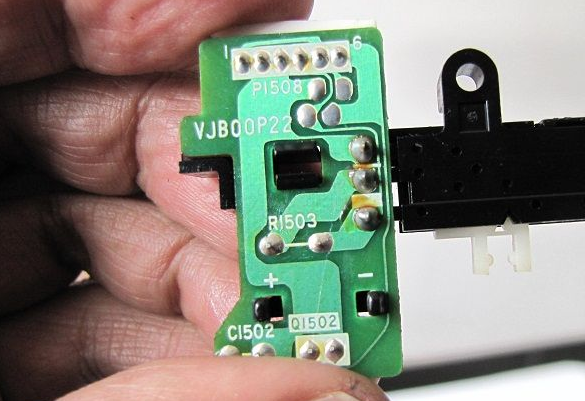

松下G型机芯的带仓传感器和机芯的状态开关是在CPU的预设程序下协调配合完成系统控制，卸下前面板，再卸下VR电路板，卸掉两个固定机芯的金属螺纹螺丝和机芯后中的一个自攻丝螺丝，掰松带仓传感电路板（6针）锁扣，分别松开其6线（4线往主板、2线带仓带尾光敏管的连线）。卸下带仓上盖板两个螺丝，并卸下带仓上盖板，取下带仓。

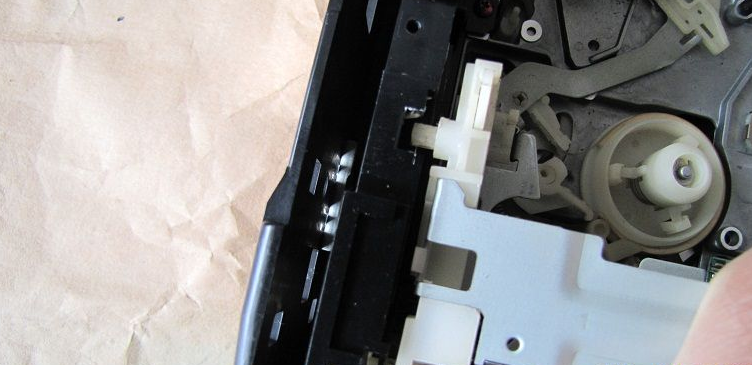

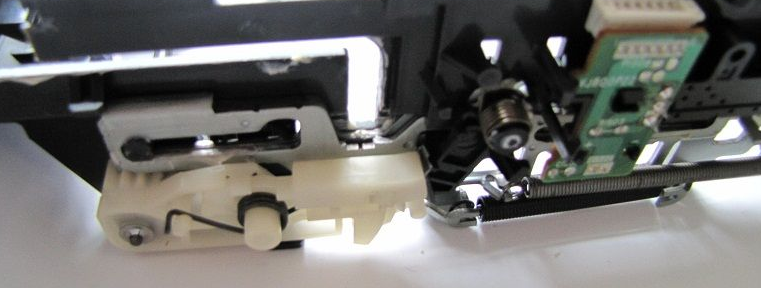

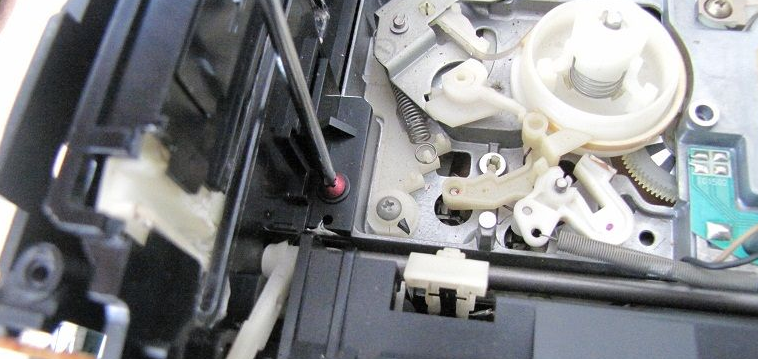

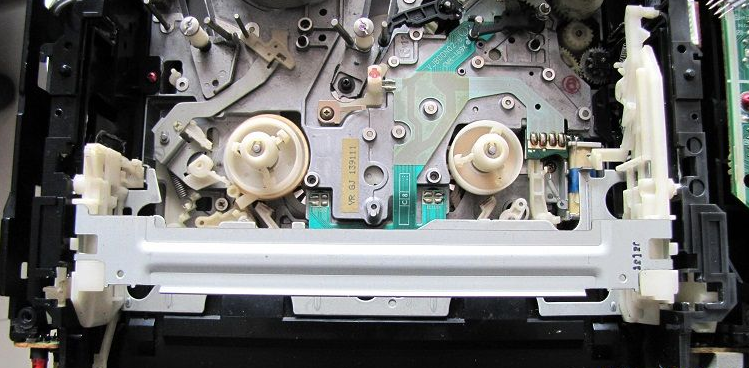

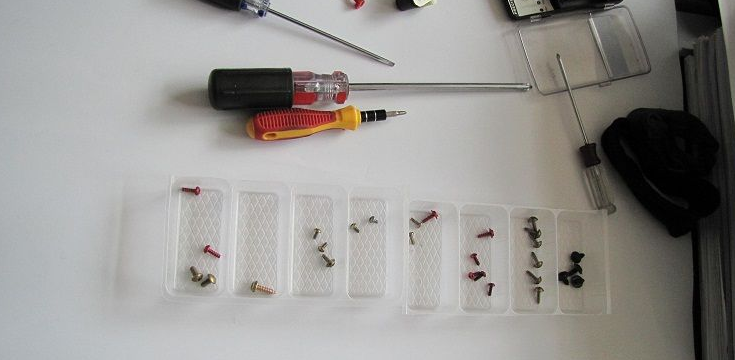

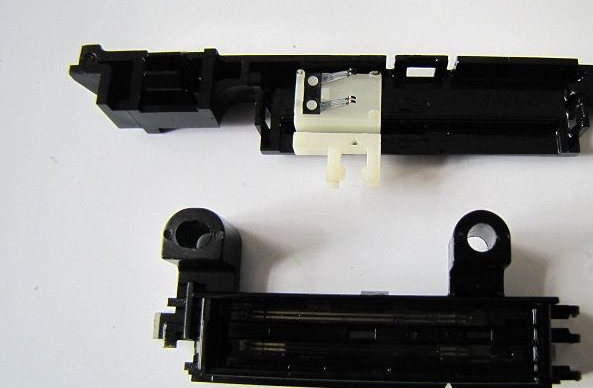

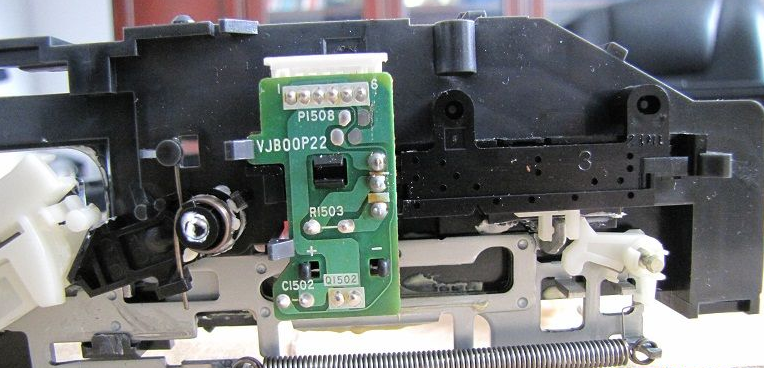

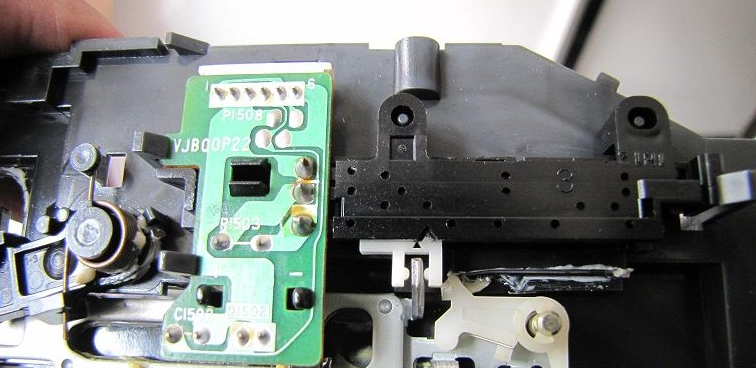

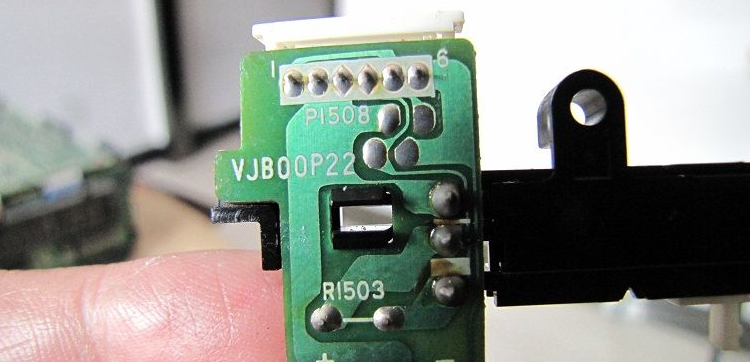

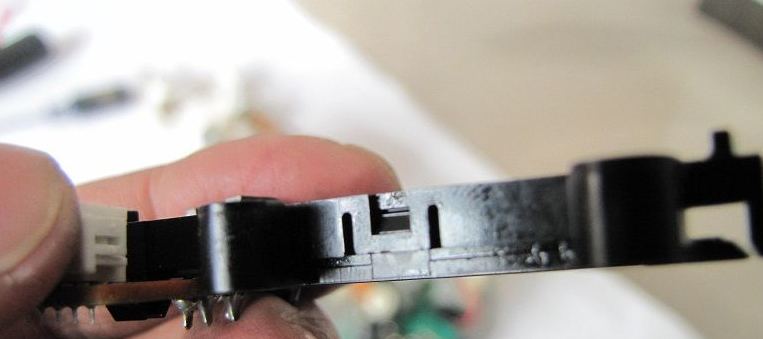

再卸掉带仓总成的4个红色金属螺纹螺丝，取下带仓总成，掰住三个卡扣，即可卸下带仓传感开关，把其电路板上的三个焊点焊开，取下带仓传感开关，轻轻撬开其周围三个卡扣，撬开带仓传感开关可见其内部铜黑氧化比较严重（分别按拆卸顺序放于一旁，螺丝分类按拆卸顺序放好）。

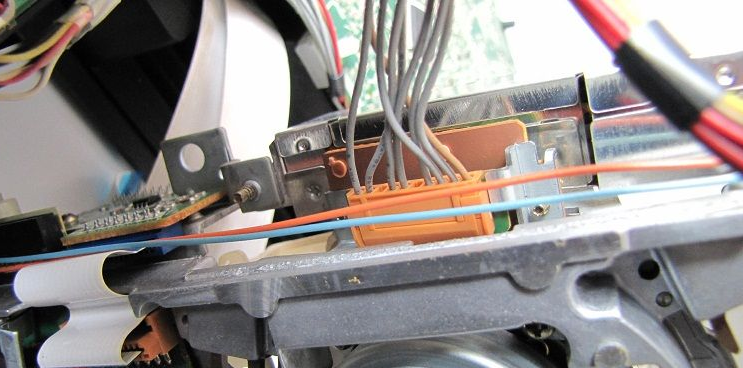

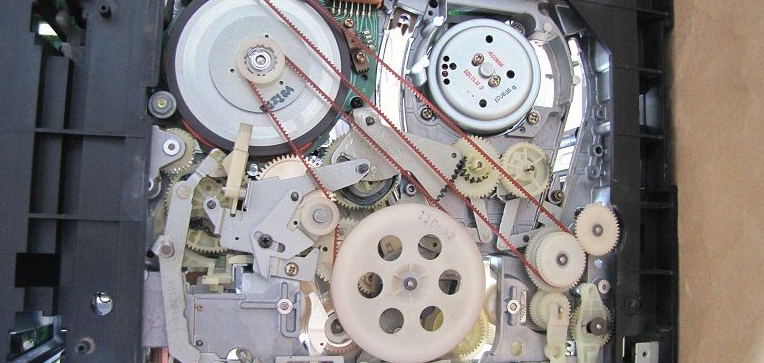

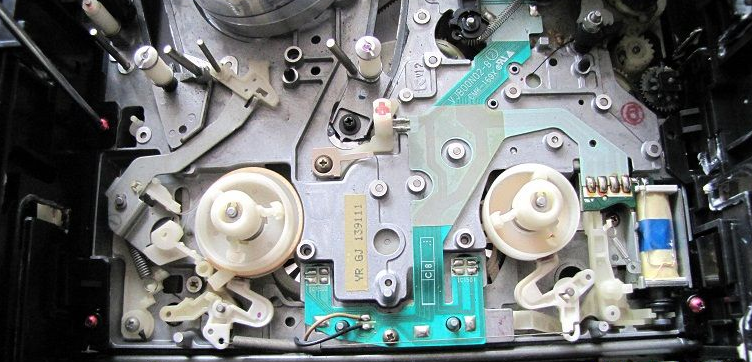

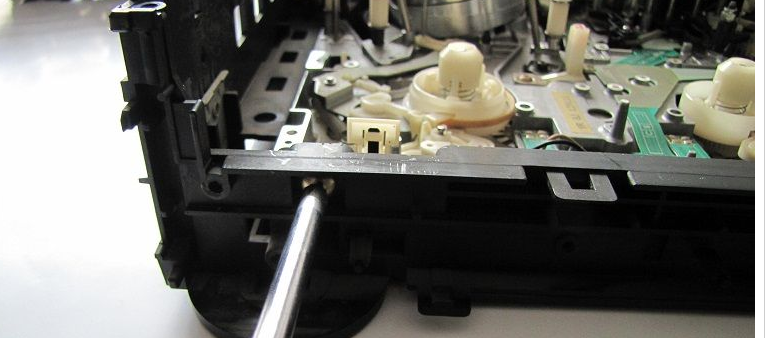

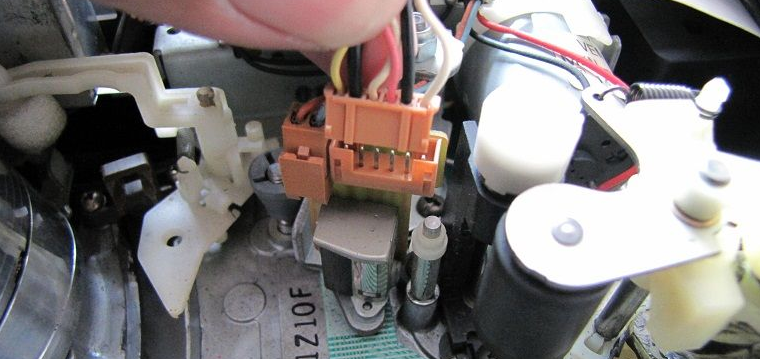

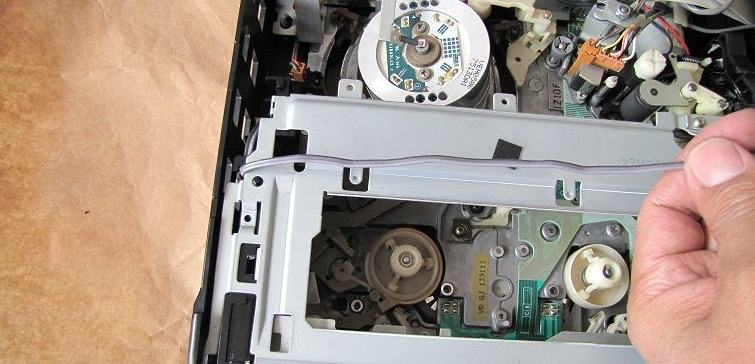

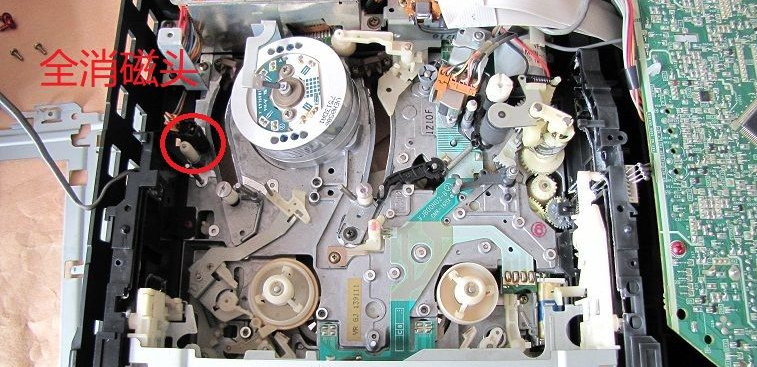

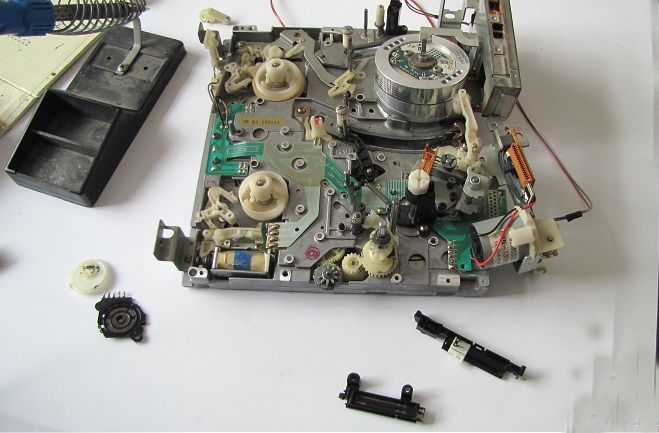

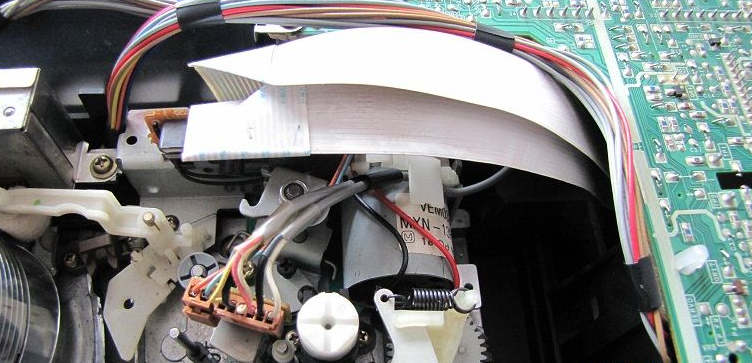

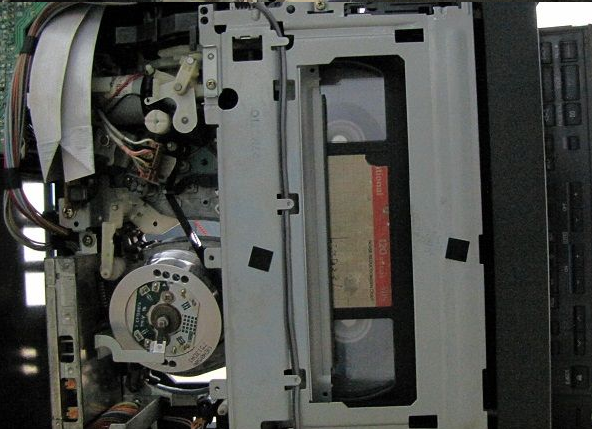

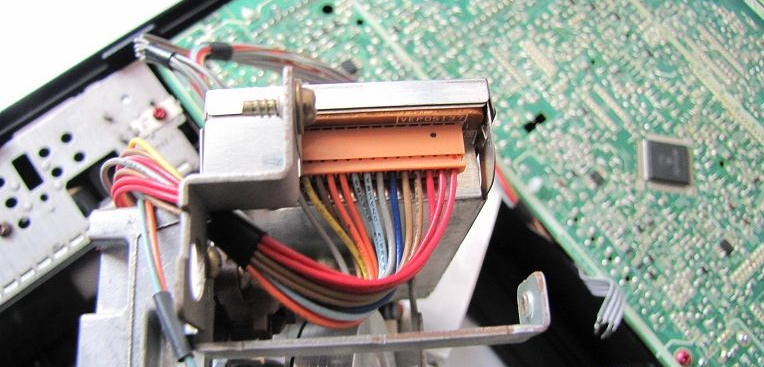

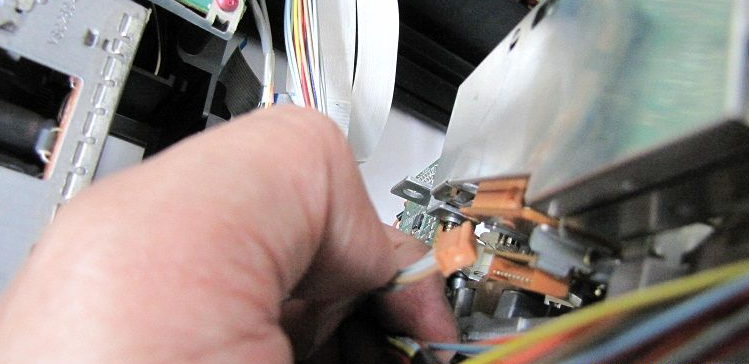

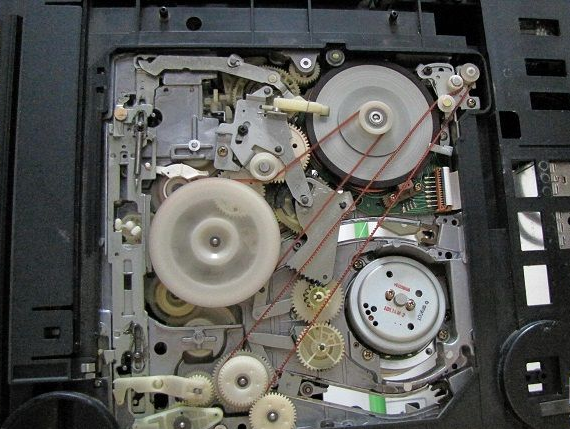

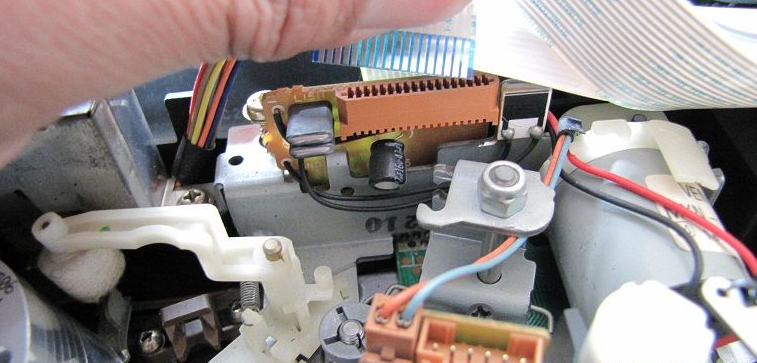

把机芯从底盘内整体提出，拔掉磁头放大电路板的14针（线）插件和磁鼓电路板10针（8线）插件，再拔掉FG放大电路板（18针至主板）FPC和机械电路板（15针至主板）FPC后，机芯总成即可完全与底盘脱离，单独进行机芯维修很是方便。

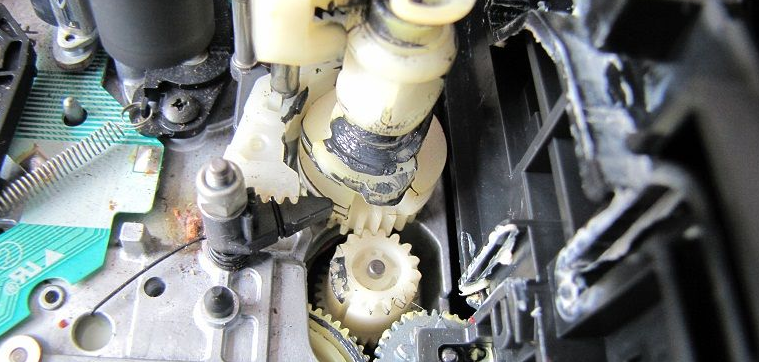

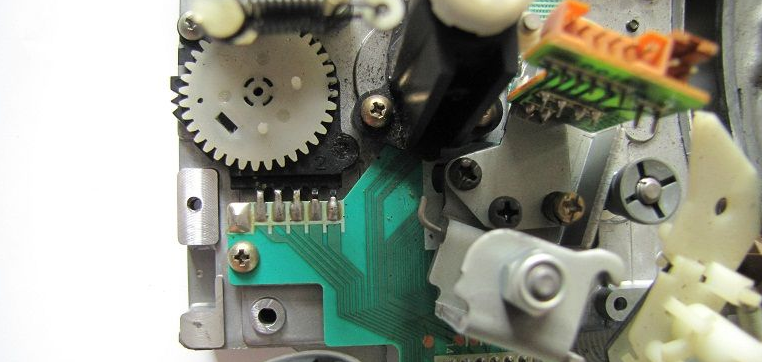

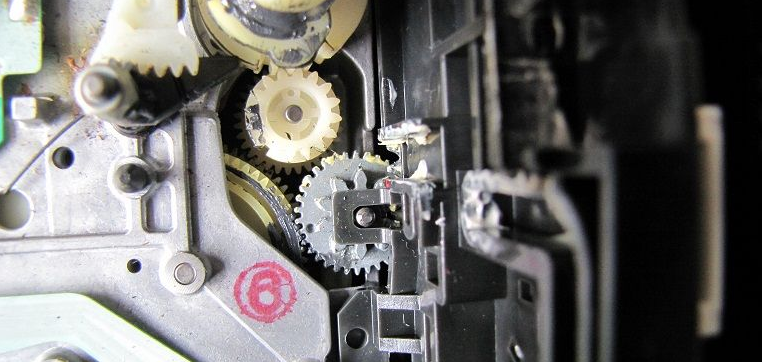

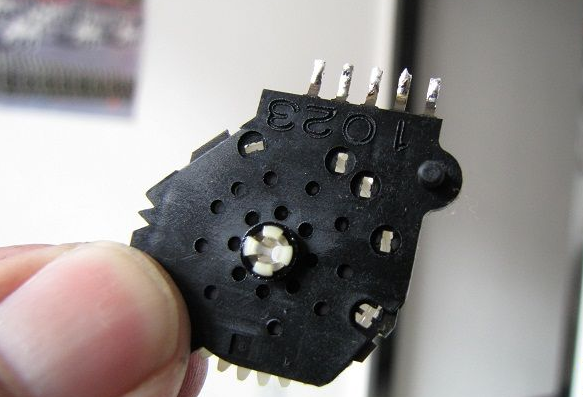

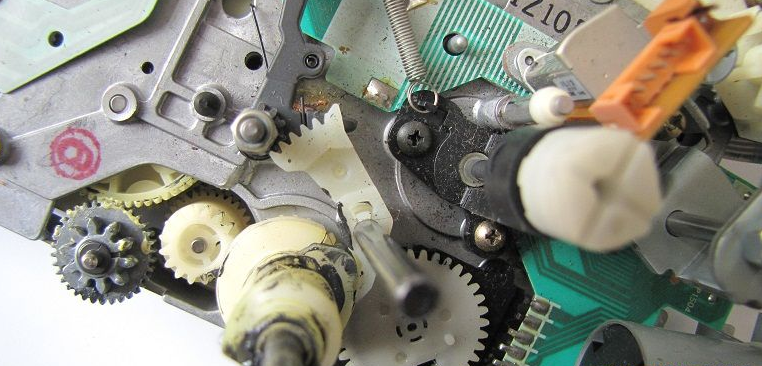

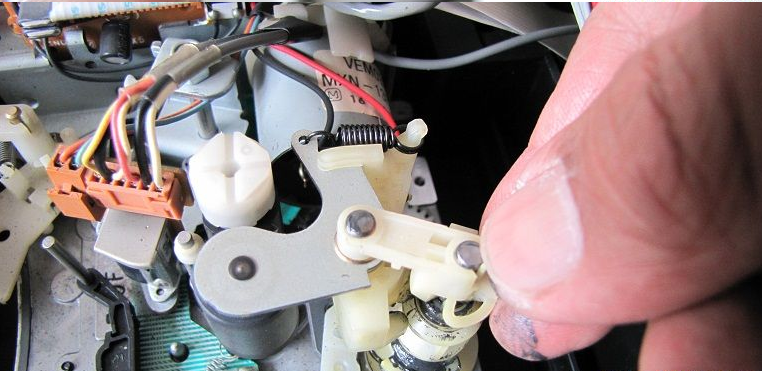

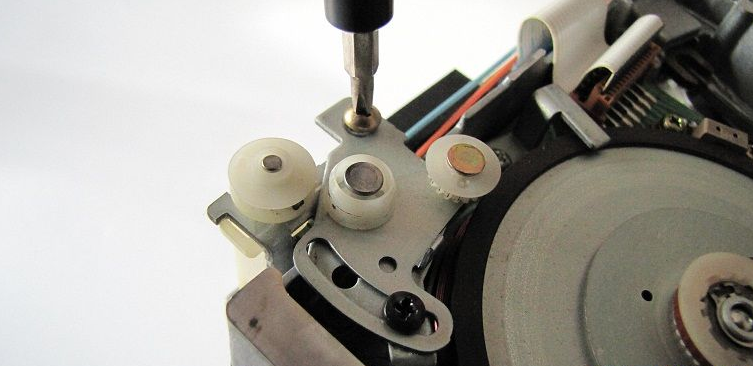

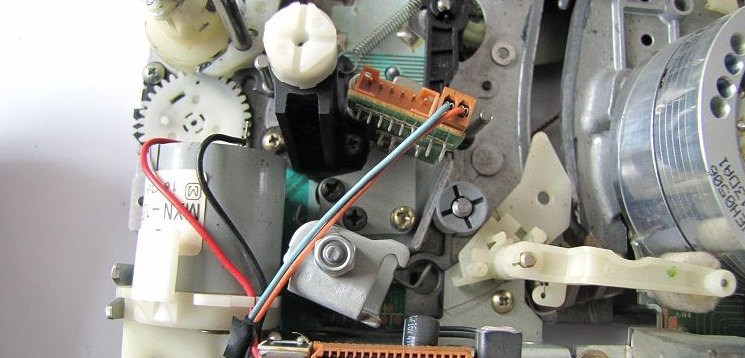

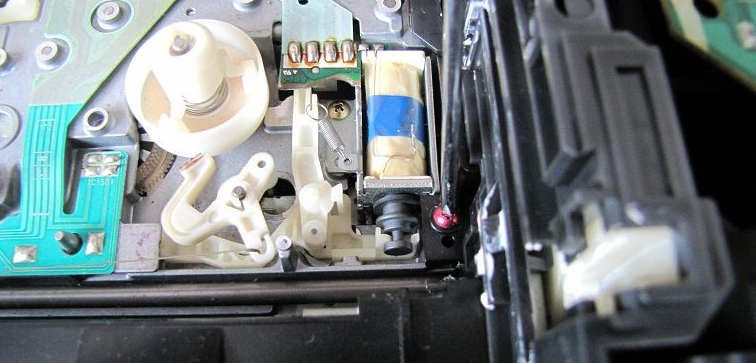

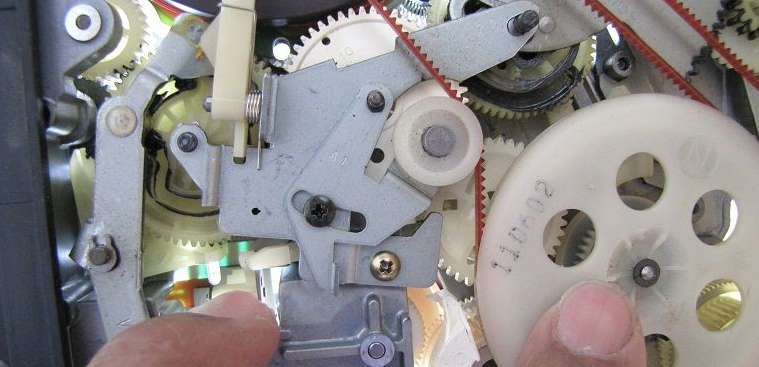

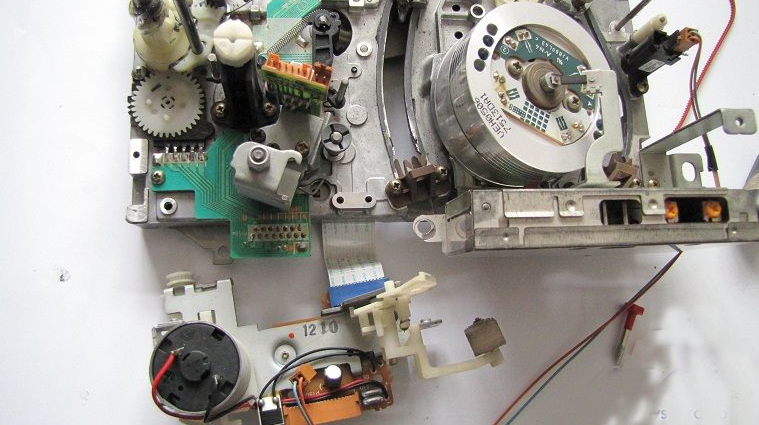

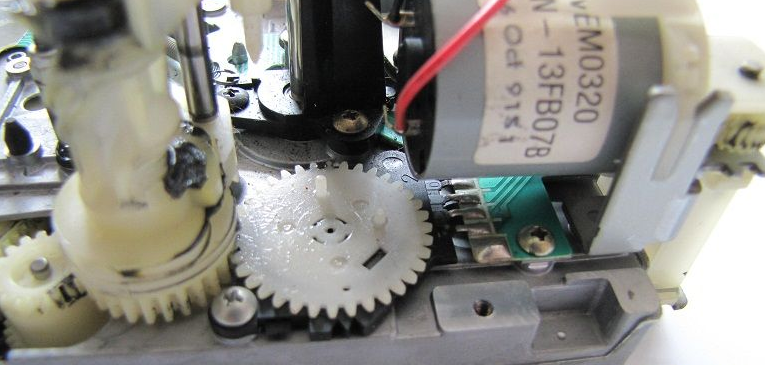

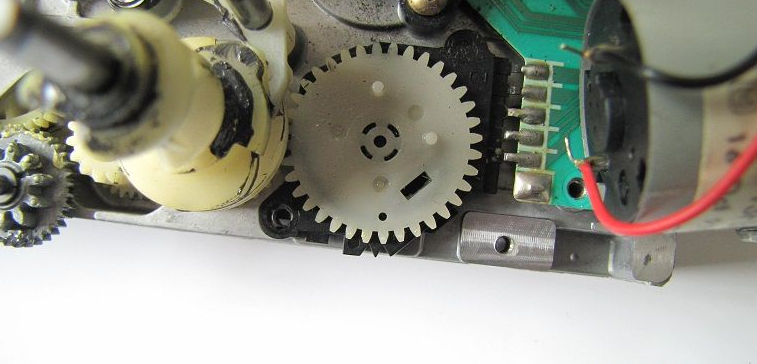

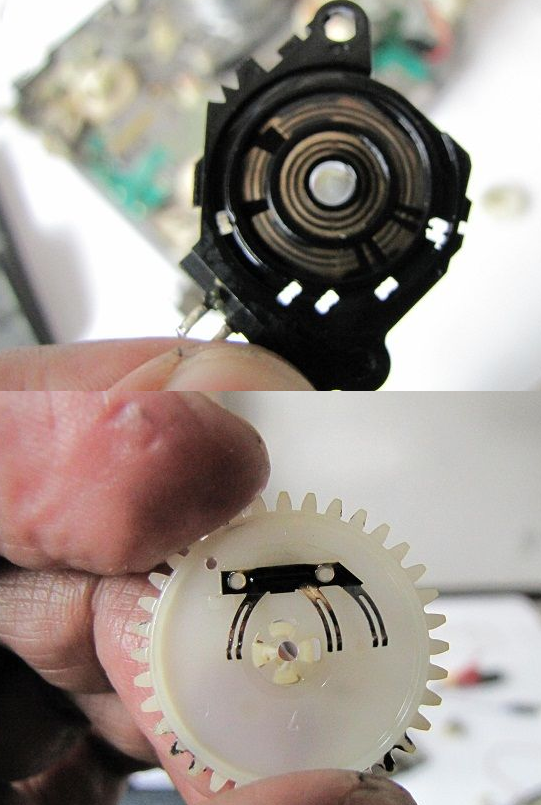

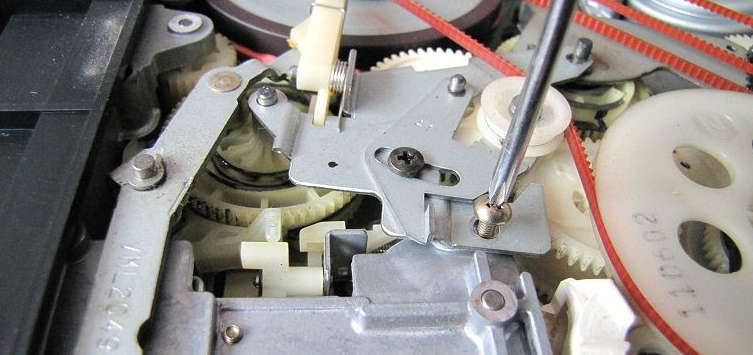

卸下倒带电机同步皮带和固定其的三个螺丝，拔掉音控磁头上方插件使倒带电机总成与机芯本体脱开，再卸下压带轮组件，即可完全暴露方式选择开关，卸下其固定两个螺丝，再焊开状态开关的5个焊点，即可取下方式选择开关，捏住四个白色卡子即可卸开方式选择开关，可见其内部铜黑氧化也比较严重。以拆卸反方向把机器装回。

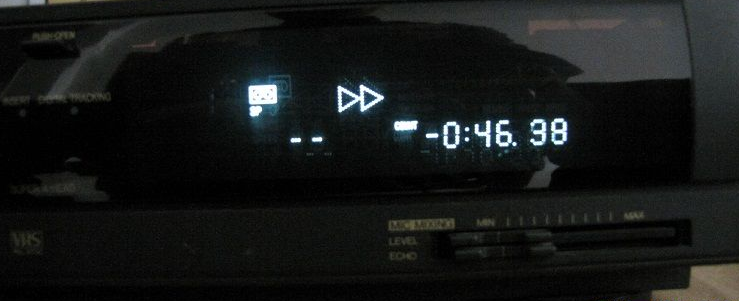

一台正常的机子，已经没有用处了,录像带，代表一段历史，怀念一段过去.
对日本的制造工艺以及设计思路进行了剖析，个人感觉中国在这些方面还是要认真学习的，不能漂浮。
录像机的制造工艺以及技术也反应出了基础产业的实力和创新精神,基础采用的实力体现了工业制造的整体实力。

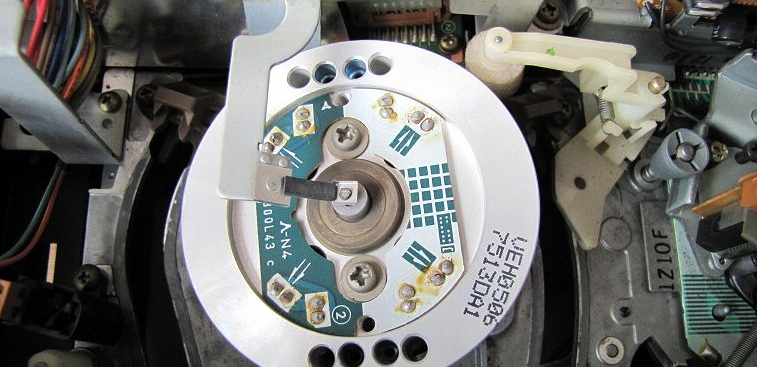

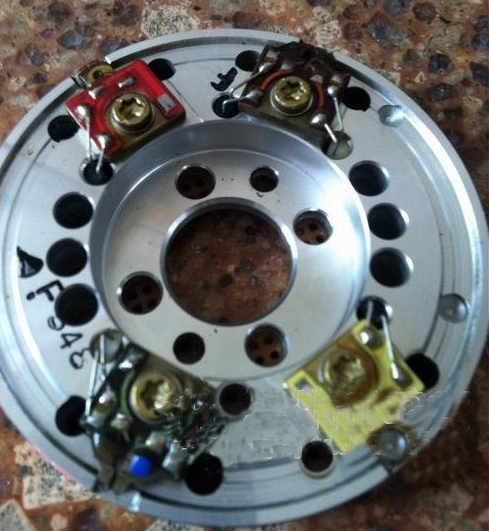

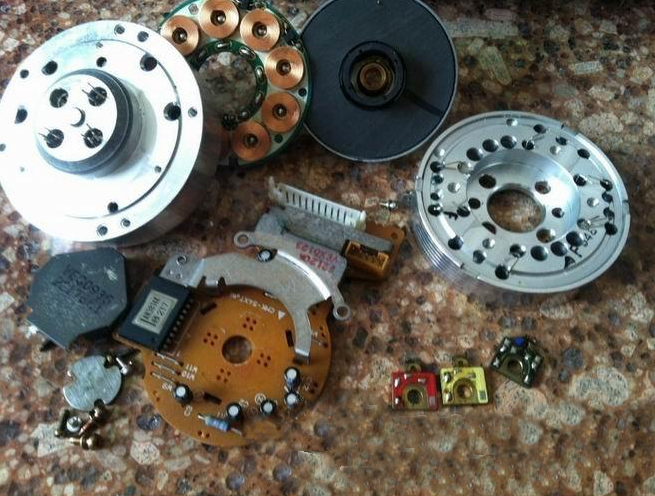

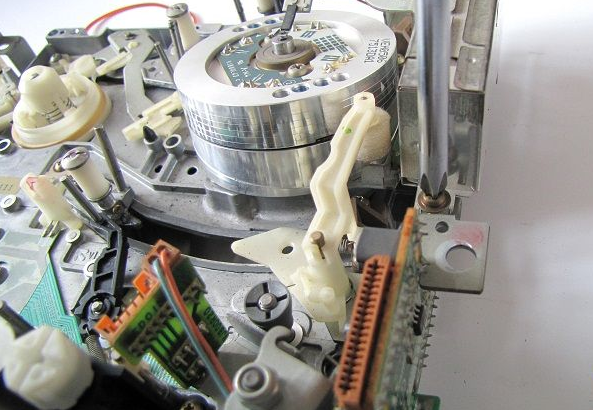

磁鼓全家幅
